Tài liệu kỹ thuật thiết bị định vị TAS100 – Cơ bản

Thiết bị định vị TAS100 hiện được phân phối rất nhiều trên thị trường. Tuy nhiên có thể có một số vấn đề cần phải hiểu rõ để thiết bị hoạt động được tối ưu. Hãy xem bài hướng dẫn này để hiểu rõ hơn về thiết bị TAS100 nha.

thiết bị giám sát hành trình TAS100

MỘT BỘ SẢN PHẨM VÀ PHỤ KIỆN

Bộ thiết bị TAS100 phù hợp Thông tư 73/2014/TT-BGTVT bao gồm”
– 01 thiết bị TAS100
– 01 GPS antenna
– 02 thẻ tài xế RFID theo thông tư 73/2014/TT_BGTVT
– Bộ dây kết nối tiêu chuẩn (kết nối nguồn, các tín hiệu cơ bản)

MÔ TẢ CÁC CỔNG KẾT NỐI CỦA TAS100

Cổng kết nối tín hiệu (mặt sau)

thiet-bi-dinh-vi-tas100

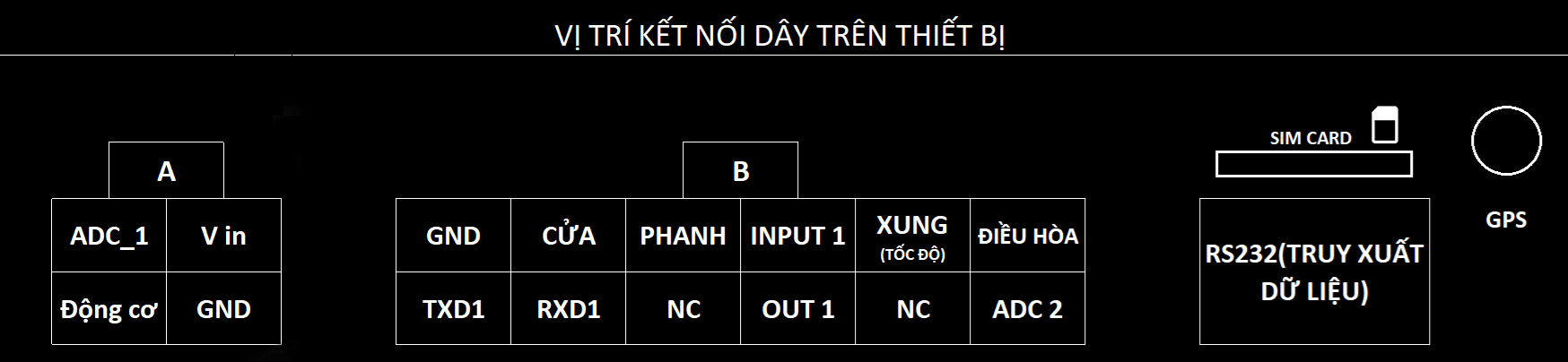

Các cổng kết nối của thiết bị định vị TAS100
Chức năngMÀU DÂYMỨC/DẢI HOẠT ĐỘNGMÔ TẢ
Ngõ vào A Ngõ vào tiêu chuẩn
ADC_1TRẮNG 0-12VDCNối vào tín hiệu Analog 1
Vin ĐEN9–60VDCNguồn cấp 9-60VDC
Động cơVÀNG ACC (0-60VDC)Nối  vào tín hiệu khóa điện, tín hiệu động cơ xe.
GNDĐỎ GNDGND
Ngõ vào B Ngõ vào mở rộng
GNDĐỎ GND
CỬATÍM 0-60VDCNối vào tín hiệu cửa xe.
PHANHXANH0-60VDCNối vào tín hiệu phanh của xe.
INPUT 1NCTHẤP (input) Ngõ vào tín hiệu 1.
XUNGCAM XUNG 12VDCNối vào dây tín hiệu xung động cơ của xe.
ĐIỀU HÒANÂU XUNG 12VDCNối vào tín hiệu xung điều hòa xe.
TXD1ĐEN 3.3V
RXD1NC3.3V
NCTRẮNG THẤP (input) X
OUT1NCTHẤP (output)
NCXÁM X
ADC2CAM 0-12VDCNối vào tín hiệu Analog 2
Tín hiệu RS232Cấu hình và truy xuất dữ liệu thiết bị
Antenna ConnectorKết nối với antenna GPS

HƯỚNG DẪN VẬN HÀNH, KIỂM TRA TRẠNG THÁI THIẾT BỊ

Để thiết bị hoạt động cần những thao tác sau :

– Lắp đặt Sim điện thoại theo chiều hướng dẫn trên phụ lục vị trí kết nối dây tín hiệu.
– Kết nối antenna GPS, mặt thu sóng của antenna hướng thẳng lên trời.
– Kết nối dây tín hiệu ngõ vào A để cấp nguồn cho thiế bị, lưu ý kết nối đúng màu dây quy định.

Sau khi cấp nguồn có thể kiểm tra thiết bị bằng một số phương pháp sau :

  • Kiểm tra bằng cách quan sát
    định vị TAS100, Thiết Bị Giám Sát Hành Trình TAS100
    Mặt trước của thiết bị

    Có 4 đèn LED theo thứ tự từ trái qua là: BỘ NHỚ – GSM – GPS –LÁI XE
    Đèn bộ nhớ : khi thiết bị đã khởi tạo xong bộ nhớ và bắt đầu lưu thông tin thì đèn sẽ chớp tắt với chu kì ~0.1s. Nếu thiết bị lỗi bộ nhớ đèn sẽ không sáng.
    – Đèn GSM có 4 trạng thái :
    * Khi chưa nhận Sim đèn sẽ chớp tắt với chu kì ~1s
    * Khi nhận Sim đèn chớp tắt với chu kì ~2s
    * Khi kết nối với server đèn chớp nhanh với chu kì ~0.5s
    * Khi chưa lắp Sim đèn không sáng.
    – Đèn GPS : khi thiết bị đã thu được sóng GPS đèn sẽ chớp với chu kì ~1s. Trong trường hợp đèn không sáng, kiểm tra lại thiết bị đã được kết nối antenna GPS chưa.
    – Đèn trạng thái tài xế : khi chưa có tài xế đăng nhập đèn hiển thị sẽ chớp tắt với chu kì ~1s. Khi đăng nhập thẻ tài xế vào thiết bị đèn sẽ sáng cho đến khi đăng xuất thẻ ra khỏi thiết bị.

    Chú ý: khi lắp đặt phải đặt mặt trước có dán tem ra ngoài hoặc lên phía trên hoặc vị trí có khoảng trống, để thiết bị bắt sóng GPRS được tối ưu. Vì anten GSM nằm ngay dưới lớp vỏ nhựa ở mặt trước thiết bị
